Comment une pompe à débit axial submersible de type traîneau peut-elle transformer les projets de gestion de l'eau à grand volume

En tant que fabricant et fournisseur professionnel de pompes en Chine,Kairunfournit lePompe à débit axial submersible de type traîneaupour les applications exigeantes de transfert d'eau où une capacité de débit élevée, de faibles exigences en matière de hauteur de chute et une installation simplifiée sont essentielles. Conçue avec une structure de pompe et de moteur intégrée et une base de type traîneau, cette solution prend en charge les projets de drainage municipal, de contrôle des inondations, d'irrigation agricole et de conservation de l'eau tout en contribuant à réduire la complexité d'installation et les coûts d'infrastructure.

Une pompe à débit axial submersible de type traîneau est conçue pour déplacer de grands volumes d’eau dans des conditions de chute relativement basse. Sa configuration de moteur immergé et sa structure de support de type traîneau le rendent adapté aux projets où les installations de pompes conventionnelles nécessitent un génie civil étendu ou des procédures d'alignement compliquées. Ce guide explique son principe de fonctionnement, ses principaux avantages, ses spécifications techniques, ses applications typiques et les considérations de sélection. Il compare également des modèles représentatifs pour aider les ingénieurs, les entrepreneurs, les équipes d'approvisionnement et les propriétaires de projet à identifier les équipements qui correspondent à leur débit, hauteur totale, alimentation électrique et environnement d'exploitation requis.

Table des matières

1. Qu'est-ce qu'une pompe à débit axial submersible de type traîneau ?
2. Comment fonctionne la pompe ?
3. Quels sont ses principaux avantages ?
4. Quelles spécifications techniques les acheteurs doivent-ils comparer ?
5. Où cette pompe peut-elle être utilisée ?
6. Comment sélectionner le bon modèle de pompe ?
7. Quelles pratiques d’installation et de maintenance sont les plus importantes ?
8. Foire aux questions
9. Conclusion : choisir une solution de transfert d'eau fiable

1. Qu'est-ce qu'une pompe à débit axial submersible de type traîneau ?

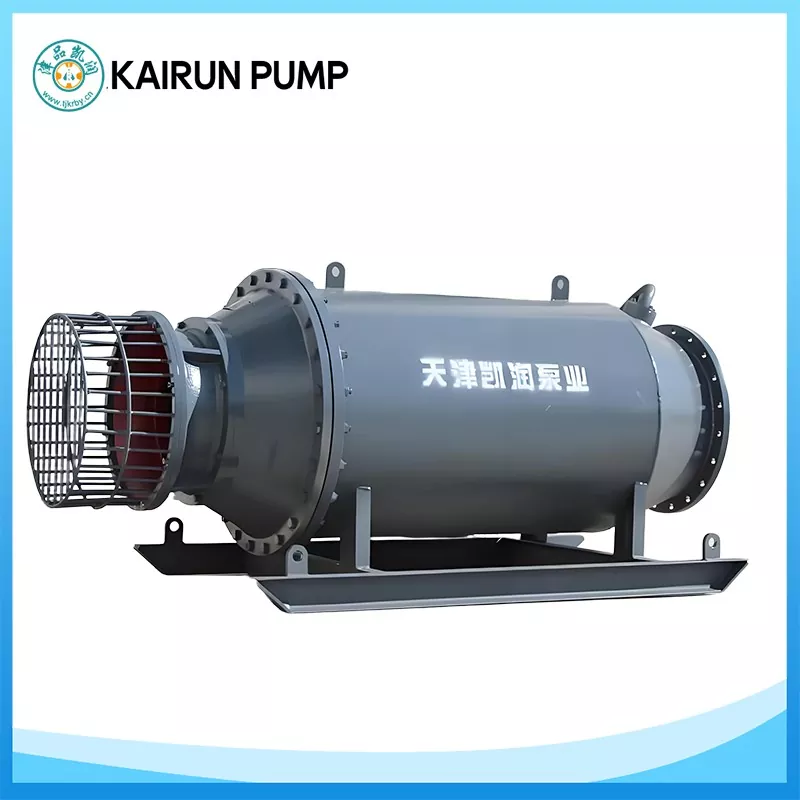

Une pompe à débit axial submersible de type traîneau est une unité de pompage spécialisée qui combine un système hydraulique à flux axial, un moteur submersible et une base de support en forme de traîneau. Il est principalement destiné aux applications nécessitant un mouvement d’eau important sans hauteur de refoulement élevée.

Contrairement aux installations qui dépendent d'un arbre de pompe dédié ou d'une structure de station de pompage permanente et complexe, la configuration de type traîneau offre une approche d'installation plus flexible. Selon l'aménagement du site et la conception de l'équipement, l'unité peut être installée horizontalement ou selon un angle incliné, sous réserve des exigences d'installation du fabricant.

La conception intégrée est particulièrement utile pour les projets impliquant des niveaux d'eau fluctuants, un espace de construction limité, des besoins de drainage temporaires ou la rénovation d'installations de pompage existantes.

Pour les ingénieurs et les équipes d’achats, la considération la plus importante est que la pompe soit conçue pour une fonction hydraulique spécifique. Son adéquation dépend du débit requis, de la hauteur totale du système, de la qualité de l'eau, des conditions de submersion et de l'alimentation électrique, et pas simplement de la puissance nominale du moteur.

2. Comment fonctionne la pompe ?

Le principe de fonctionnement d'une pompe à débit axial est basé sur le transfert d'énergie à l'eau via une turbine en forme d'hélice. Lorsque la roue tourne, elle génère un flux principalement parallèle à l'arbre de la pompe, permettant à de grandes quantités de liquide de se déplacer efficacement dans des conditions de chute relativement basse.

Dans une configuration submersible, le moteur et la pompe fonctionnent sous l'eau. Le moteur entraîne la roue directement via un agencement intégré, réduisant ainsi le besoin de composants d'entraînement externes conventionnels. La base de type traîneau soutient l'unité et contribue à simplifier le positionnement lors de l'installation.

Le processus opérationnel de base comprend les étapes suivantes :

1. Prise d'eau :L'eau pénètre dans la pompe par le passage d'entrée conçu.
2. Transfert d'énergie :La roue rotative transfère l’énergie mécanique au liquide.
3. Décharge axiale :La turbine accélère l’eau dans la direction de l’arbre.
4. Adduction d'eau :L'agencement de décharge dirige le flux vers le canal de drainage, le système d'irrigation ou une autre destination.

Étant donné que les pompes à débit axial donnent la priorité à la capacité de débit plutôt qu'à une pression exceptionnellement élevée, elles sont particulièrement adaptées au transfert d'eau à faible pression. Une sélection hydraulique correcte est essentielle : une pompe fonctionnant en dehors de sa plage de service prévue peut connaître une efficacité réduite, des vibrations excessives ou des besoins de maintenance accrus.

3. Quels sont les principaux avantages d’une pompe à débit axial submersible de type traîneau ?

3.1 Installation simplifiée

La structure intégrée et la base de type traîneau peuvent réduire le besoin de travaux de fondation complexes et d'alignement de l'arbre de pompe. Ceci est précieux pour les projets de drainage d’urgence, les stations de transfert d’eau temporaires et la modernisation des infrastructures existantes. Les informations sur les produits de Kairun indiquent des économies potentielles de 30 à 40 % en matière de coûts de génie civil par rapport aux arrangements de stations de pompage classiques. Les économies réelles dépendent des conditions du site, de l'étendue de l'installation et de la conception alternative utilisée à des fins de comparaison.

3.2 Capacité de débit élevé à faible hauteur d’eau

L’hydraulique à écoulement axial est bien adaptée au déplacement de grands volumes d’eau sur des dénivelés relativement faibles. Cela fait de la pompe un candidat pratique pour l'évacuation des crues, l'irrigation des terres agricoles, la régulation des rivières et les systèmes industriels de circulation d'eau.

3.3 Adaptabilité aux changements de niveaux d'eau

Les rivières, les lacs, les réservoirs et les zones de drainage de basse altitude connaissent souvent d'importantes fluctuations du niveau d'eau. Une pompe submersible correctement configurée peut fonctionner dans la plage de submersion spécifiée sans nécessiter le même agencement qu'une unité de pompage conventionnelle installée à sec.

3.4 Protection pour un fonctionnement immergé

Kairun répertorie un indice de protection IP68, une isolation de classe F, une double étanchéité mécanique et des fonctions de protection contre les fuites, la surchauffe des enroulements et les conditions de surcharge ou de perte de phase. Ces fonctionnalités peuvent prendre en charge un fonctionnement fiable lorsqu’elles sont correctement spécifiées, installées et entretenues. Les acheteurs doivent confirmer le package exact de protection et de surveillance pour le modèle sélectionné.

3.5 Avantages potentiels en matière d’énergie et de coûts d’exploitation

Une conception hydraulique efficace et une sélection de moteur appropriée peuvent contribuer à réduire la consommation d'énergie lors du transfert d'eau continu. Kairun rapporte des économies d'énergie d'environ 15 % par rapport aux équipements conventionnels. Pour une comparaison significative, les acheteurs doivent évaluer l’efficacité réelle du point de service, les heures de fonctionnement annuelles, les tarifs de l’électricité et les performances de la pompe alternative.

4. Quelles spécifications techniques les acheteurs doivent-ils comparer ?

Avant d'acheter une pompe à débit axial submersible de type traîneau, les ingénieurs doivent comparer la plage de débit nominal, la plage de hauteur nominale, la puissance du moteur, la tension d'alimentation et l'application prévue. Le tableau suivant résume les modèles représentatifs publiés par Kairun.

Important:Ces chiffres sont des gammes de modèles publiées et ne garantissent pas que chaque combinaison de débit et de hauteur peut être obtenue simultanément. Le point de fonctionnement final doit être vérifié par rapport à la courbe de performances du fabricant et aux exigences réelles du système.

Pour plus de contexte technique, consultez la page produit de la pompe à débit axial submersible de type traîneau de Kairun et sa gamme plus large de pompes à débit axial submersibles.

5. Où cette pompe peut-elle être utilisée ?

La combinaison d'un débit élevé, de performances à faible hauteur et d'une installation flexible rend cette pompe pertinente pour plusieurs secteurs de gestion de l'eau.

Drainage municipal et contrôle des inondations

Les autorités municipales et les entrepreneurs en drainage peuvent envisager cette pompe pour l'évacuation des eaux pluviales, les zones urbaines de basse altitude, les stations de drainage au bord des rivières et l'évacuation d'eau d'urgence. Un déploiement rapide peut être particulièrement utile lorsque les conditions d'inondation exigent une alternative pratique à la construction d'une installation de pompage permanente.

Irrigation agricole

Les grandes exploitations agricoles et les projets d'irrigation doivent souvent transférer l'eau des rivières, des canaux, des réservoirs ou d'autres sources vers les systèmes de distribution agricole. La sélection d'un modèle approprié peut aider à faire correspondre la demande saisonnière au volume d'eau requis et à la hauteur de pompage disponible.

Conservation de l'eau et gestion des rivières

Les projets de conservation de l'eau peuvent utiliser des pompes à débit axial pour le transfert de réservoirs, la reconstitution écologique de l'eau, la régulation des rivières et le drainage temporaire pendant la construction. L'agencement de l'installation doit tenir compte des changements de niveaux d'eau, de l'accumulation de sédiments, des conditions d'entrée et de l'accès pour l'entretien.

Circulation de l'eau industrielle

Les parcs industriels et certaines installations de traitement peuvent nécessiter une circulation d'eau à volume élevé ou une évacuation des eaux de pluie. L'adéquation de la pompe dépend de la température du liquide, des matières en suspension, de la corrosivité et d'autres caractéristiques de fonctionnement. Les applications impliquant des liquides chimiquement agressifs ou des solides abrasifs nécessitent des contrôles spécifiques de compatibilité matérielle et hydraulique.

Pour plus d'informations sur la catégorie d'équipement plus large, consultez l'article de Kairun sur les pompes submersibles à débit axial pour le transfert d'eau à haut débit.

6. Comment sélectionner le bon modèle de pompe ?

Choisir une pompe uniquement en fonction de son débit maximum ou de la puissance de son moteur peut entraîner une consommation d'énergie inutile ou des performances insuffisantes. Un processus de sélection plus fiable commence par le service hydraulique et l'environnement d'exploitation.

• Déterminez le débit requis :Calculez la demande de transfert d'eau normale, de pointe et d'urgence en mètres cubes par heure.
• Calculez la hauteur dynamique totale :Incluez les différences d'élévation, les exigences de pression de refoulement et les pertes dans les tuyaux, les vannes, les coudes et autres composants.
• Évaluez les conditions de l’eau :Confirmez la température, la teneur en sable, les matières en suspension et les caractéristiques chimiques. Kairun spécifie une température du fluide ne dépassant pas 50 °C et une teneur en sable ne dépassant pas 2 % pour le produit référencé.
• Vérifiez l'alimentation électrique :Vérifiez la tension, la fréquence, la puissance disponible, la méthode de démarrage et les exigences de protection auprès du fournisseur.
• Évaluer les conditions d’installation :Confirmez la profondeur de l'eau, le dégagement d'entrée, le support de base, la disposition d'évacuation, l'acheminement des câbles et l'accès pour la maintenance.
• Examinez les coûts du cycle de vie :Comparez la consommation d'énergie, les heures de fonctionnement prévues, les intervalles de maintenance, les pièces de rechange et les dépenses d'installation.
• Demander de la documentation sur les performances :Demandez la courbe de la pompe, les données d'efficacité, les dessins dimensionnels, les détails de protection applicables et les limites de fonctionnement recommandées.

Une pompe bien adaptée doit satisfaire au point de service requis par le projet tout en restant dans la plage de fonctionnement recommandée par le fabricant. Pour les projets avec des niveaux d'eau variables ou une demande saisonnière changeante, les ingénieurs doivent également déterminer si un contrôle à fréquence variable est approprié.

7. Quelles pratiques d'installation et de maintenance sont les plus importantes ?

Une installation correcte et une inspection de routine sont essentielles à la protection des équipements de pompage immergés. Même une unité bien conçue peut subir une usure prématurée si l'entrée est obstruée, si le système électrique est mal installé ou si la pompe fonctionne en dehors de ses limites spécifiées.

Liste de contrôle d'installation

• Fixez la base de type traîneau conformément aux dessins d'installation approuvés et aux conditions du site.
• Maintenir l'espace requis entre l'entrée de la pompe et la couche de sédiments inférieure. Kairun recommande au moins 0,5 mètre pour le produit référencé, sous réserve des exigences spécifiques au projet.
• Acheminez et protégez les câbles d’alimentation contre l’abrasion, l’écrasement et les bords tranchants, et assurez-vous que toutes les connexions électriques sont correctement scellées.
• Vérifiez l'angle d'installation spécifié, la profondeur d'immersion, les conditions de débit d'entrée et la configuration de décharge.
• Avant la mise en service, vérifier les connexions électriques, les dispositifs de protection, la liberté de mouvement de la roue et le sens de rotation en utilisant la procédure approuvée par le fabricant.

Liste de contrôle de maintenance de routine

• Surveillez les performances de courant de fonctionnement, de tension, de bruit, de vibration et de décharge d'eau.
• Arrêtez l'équipement si des vibrations anormales, un bruit inhabituel, une surchauffe ou des changements de courant inattendus se produisent.
• Inspectez les garnitures mécaniques, l’isolation des câbles et les fonctions de surveillance de protection aux intervalles spécifiés par le fabricant.
• Retirez les débris accumulés et inspectez la turbine lorsque les conditions de fonctionnement l'exigent.
• Évitez le fonctionnement à sec et le fonctionnement au-delà des limites spécifiées de température de l'eau ou de teneur en sable.
• Avant un arrêt prolongé, coupez l'alimentation électrique et suivez les procédures approuvées de nettoyage, d'inspection, de stockage et de redémarrage.

Les intervalles d'entretien doivent être ajustés en fonction des heures de fonctionnement, de la qualité de l'eau, de l'utilisation saisonnière et des directives du fabricant. L'isolation électrique et les procédures de sécurité appropriées doivent être suivies avant l'inspection ou l'entretien.

8. Questions fréquemment posées

Q1 : Quel est l’objectif principal d’une pompe à débit axial submersible de type traîneau ?

Son objectif principal est de transférer de grands volumes d’eau à une hauteur de chute relativement faible. Les applications courantes incluent le contrôle des inondations, le drainage municipal, l'irrigation agricole, la gestion des rivières et la circulation de l'eau industrielle.

Q2 : Quelle quantité d’eau une pompe de type traîneau Kairun peut-elle gérer ?

Les modèles représentatifs répertoriés sur la page produit de Kairun couvrent des débits compris entre 500 et 15 000 m³/h. Le débit et la hauteur requis doivent être vérifiés par rapport à la courbe de performance du modèle sélectionné avant l'achat.

Q3 : Une conception de type traîneau élimine-t-elle le besoin de génie civil ?

Cela peut réduire le besoin de travaux de génie civil importants par rapport à certains arrangements de stations de pompage conventionnels. Cependant, la préparation du site, le support de base, l'ancrage, les connexions de décharge, l'infrastructure électrique et d'autres exigences d'installation peuvent toujours s'appliquer.

Q4 : La pompe peut-elle fonctionner dans les eaux usées ?

Il peut convenir aux eaux usées légères ou à des fluides similaires dans les limites de fonctionnement spécifiées. Les acheteurs doivent confirmer les solides autorisés, la teneur en sable, la température, la configuration de la turbine et la compatibilité des matériaux avant de l'utiliser dans des applications de traitement des eaux usées.

Q5 : Quelles informations dois-je fournir lors d’une demande de devis ?

Fournissez le débit requis, la hauteur totale, les caractéristiques de l'eau, les niveaux d'eau de fonctionnement, la tension et la fréquence d'alimentation, les conditions d'installation, le cycle de service et l'emplacement du projet. Des dessins, des photographies ou des données de pompe existantes peuvent également aider le fournisseur à évaluer l'application.

Q6 : La pompe peut-elle être utilisée pour le drainage d’urgence en cas d’inondation ?

Oui, une unité correctement sélectionnée et configurée peut être envisagée pour le drainage d’urgence. Les équipes de projet doivent vérifier le temps de déploiement, la puissance disponible, l'itinéraire de déversement, la profondeur de l'eau et la capacité hydraulique réelle requise dans des conditions de crue maximale.

9. Conclusion : Choisir une solution de transfert d'eau fiable

Une pompe à débit axial submersible de type traîneau est une option pratique pour les projets de gestion de l'eau qui exigent un débit élevé, une hauteur de chute relativement faible et un agencement d'installation flexible. Sa conception intégrée peut simplifier le déploiement, tandis qu'une sélection hydraulique appropriée, une protection électrique et une maintenance préventive contribuent à assurer un fonctionnement fiable tout au long de la durée de vie de l'équipement.

Pour les municipalités, les entrepreneurs en irrigation, les opérateurs industriels et les équipes de projets de conservation de l’eau, la meilleure décision d’achat commence par des données d’exploitation précises et une compréhension claire des contraintes du site. Kairun propose des modèles représentatifs de type traîneau pour différentes exigences de débit, du drainage rural à la régulation de l'eau à grande échelle. Si vous comparez les capacités des pompes ou planifiez une nouvelle installation,Contactez-nouspour discuter de votre débit requis, de la hauteur totale, des conditions de fonctionnement et des spécifications du projet. Notre équipe peut vous aider à évaluer un modèle approprié et demander les informations techniques nécessaires à votre application.
